Potrubní tvarovky NPT nebo národní potrubí nebo National Pipe Tapered je americký standard definovaný v rámci AMSE B1.20.1. Norma uvádí rozměry a tolerance kuželových závitů pro trubky a tvarovky. Na rozdíl od přímých závitů poskytují kuželové závity spolehlivější utěsnění, zejména při použití s těsnicím materiálem, jako je teflonová páska. Norma je stará více než sto let a byla původně definována pro instalatérské aplikace; nicméně, to vidělo efektivní použití v hydraulické a přepravě plynu také.
Velikost v NPT Závitové tvarovky
NPT definuje vnitřní i vnější závity na armaturách, které odpovídají normě; proto tabulky velikostí uvádějí rozměry průměrů pro samčí i samičí části. Výsledkem je, že všechny typy samčích a samičích tvarovek mají konzistenci a dodržují stejnou kuželovitost – změnu průměru závitu na jednotku délky. Pro standard NPT je míra zkosení ¾ palce na stopu nebo 1/16 palce na palec.

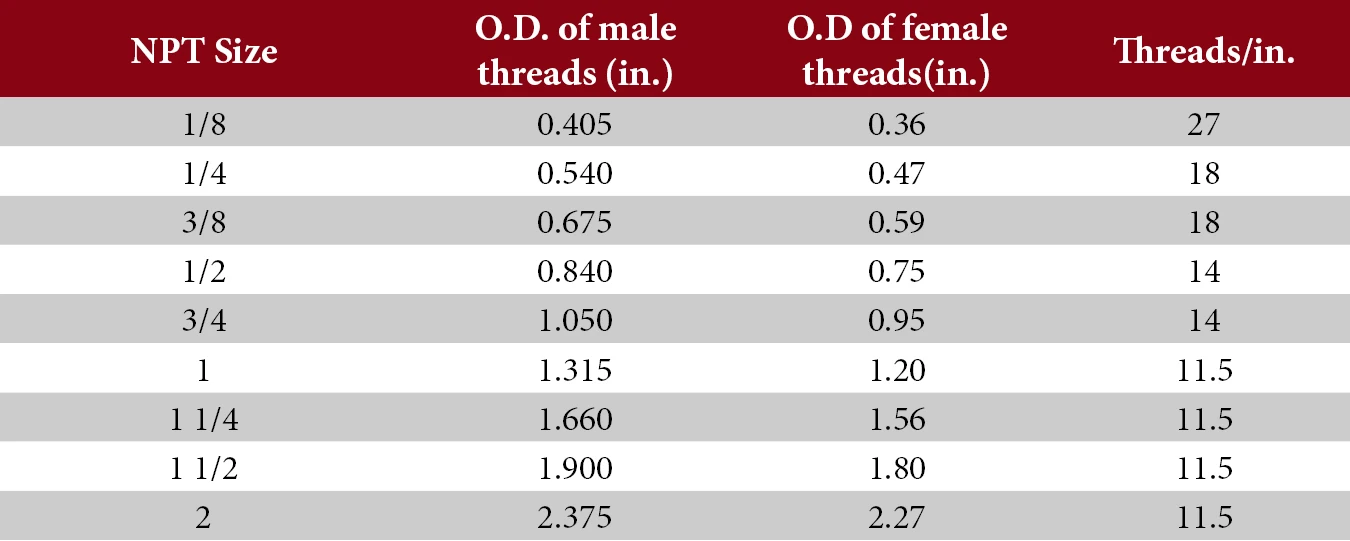

Vzhledem k tomu, že OD se měří od středu, může při výběru správné velikosti dojít k nejasnostem. Tvarovka NPT označená jako 1/8" má skutečný vnější průměr 3/8". Buďte proto opatrní při výběru kování NPT, protože můžete skončit s použitím kování, které je příliš volné. Níže uvedená tabulka shrnuje rozměry některých běžně používaných velikostí. Všimněte si, že některé velikosti tvarovek NPT mají stejné TPI; proto mohou být použity jeden na druhém kvůli zúžení.
Výhody použití NPT závitových tvarovek
Vzhledem k tomu, že standard existuje již nějakou dobu, má při používání řadu výhod. Je snadno dostupný v zásobách dodavatelů a na výběr je z několika velikostí a materiálů. To vám umožňuje používat je pro mnoho aplikací při různých tlacích. Navíc je lze sestavit jednoduchým způsobem, protože kontakt kov na kov nabízí vynikající utěsnění.
Nevýhody použití tvarovek se závitem NPT
Kontakt kov na kov v armaturách NPT závisí na deformaci závitů pro vytvoření bezpečného těsnění. To však znamená, že je nelze použít v aplikacích, které vyžadují častou demontáž.
Při nesprávném použití, tj. bez správného vyrovnání, nadměrného utažení nebo nesprávné velikosti, se mohou porty roztáhnout a na závitech se mohou vytvořit trhliny. To zase vede k vytvoření únikových cest, odkud může médium unikat. Z tohoto důvodu se armatury NPT nedoporučují pro extrémně vysokotlaké aplikace.
